中央空調主要分為氟系統和水系統兩種，水系統是我們常說的冷（熱）水機組，室內負荷全部由冷熱水機組來承擔。各房間風機盤管通過管道與冷熱水機組相連，靠所提供的熱冷水來向室內供冷和供熱。氟系統是我們常說的變頻一拖多機組，主要采用輸送制冷工質的冷凍劑型系統，通常稱為“一拖幾”，就是一臺主機帶多臺終端設備，可以同時調節多個房間的溫度。不過今日的主角并不是氟系統的介紹，本期我們介紹“空調水系統設計”。

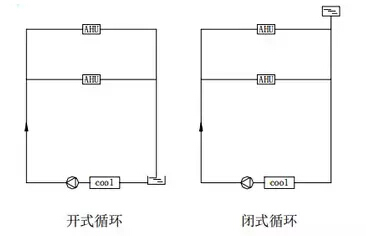

閉式循環：管路系統不與大氣接觸，在系高點設膨脹水箱并有排氣和泄水裝置的系統，當空調系統采用風機盤管、誘導器和水冷式表冷器冷卻用時，冷水系統宜采用閉式系統。高層建筑宜采用閉式系統。
開式系統：管路之間有貯水箱（或水池）通大氣。自流回水時，管路通大氣的系統。 空調系統采用噴水室冷卻空氣時，宜采用開式系統。

系統管制總共包括兩管制、三管制、四管制。
①兩管制：供冷系統和供暖系統采用相同的供水管和回水管，只有一供一回兩根水管的系統。

②三管制：分別設置供冷管路、供熱管路、換熱設備管路三根水管；其冷水與熱水的回水管共用。
◆三管制系統的優點： 三管制系統能夠同時滿足供冷和供熱的要求。
◆三管制系統的缺點： 比兩管制復雜，投資也比較高，控制較復雜，且存在冷、熱回水的混合損失。

③四管制：冷水和熱水的系統完全單獨設置供水管和回水管，可以滿足高質量空調環境的要求。

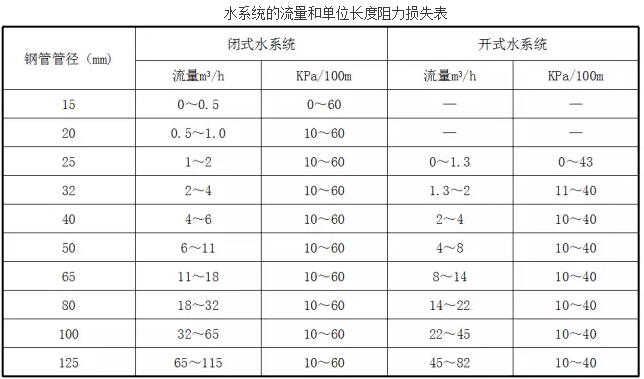

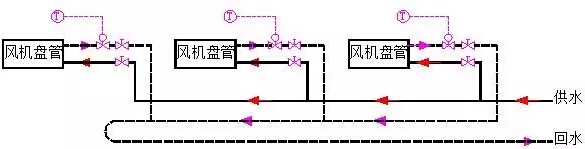

經過每一并聯環路的管長基本相等，阻力相近；若通過每米長管路的阻力損失接近相等，則管網的阻力不需調節即可保持平衡。

①定水量系統：
系統中循環水量為定值，通過改變供、回水溫度來適應房間負荷的變化。這種系統各空調末端裝置，采用受設在空調房間內的溫控器控制的電動三通調節閥調節。

②變水量系統:
保持供水溫度在一定范圍內，當負荷變化時，改變供水量的系統。這種系統各空調末端裝置，采用設在空調房間內的溫控器控制的電動二通調節閥調節。

水系統組成主要包括4個部分：冷凍水循環系統、冷卻水循環系統、冷凝水排放系統。
◆①冷凍水循環系統
◆②冷卻水循環系統
◆③冷凝水排放系統
◆④主機

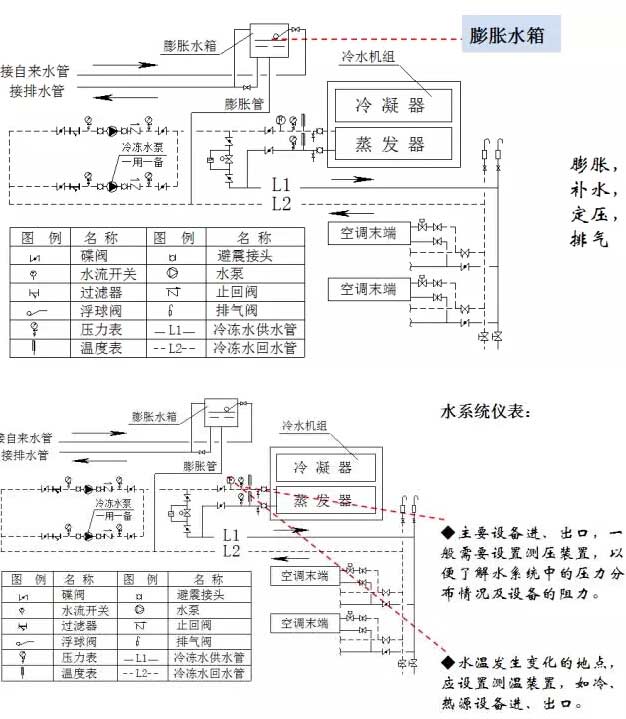

①冷凍水循環系統
冷凍水循環系統：該部分由冷凍泵、室內風機及冷凍水管道等組成。
從主機蒸發器流出的低溫冷凍水由冷凍泵加壓送入冷凍水管道(出水)，進入室內進行熱交換，帶走房間內的熱量，回到主機蒸發器(回水)。室內風機用于將空氣吹過冷凍水管道，降低空氣溫度，加速室內熱交換。

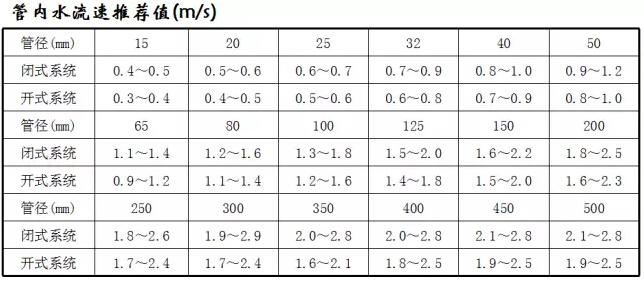

冷凍水流速選擇
壓力水管的水流速主要是經濟和噪聲兩個因素。管內的水速太大，對環路的平衡不利，故總管流速可以取得大一些，而分支管路可以小一些。

◆連接各空調末端裝置的供回水支管的管徑，宜與設備的進出水管接管管徑一致，可查產品樣本獲知。 管徑計算我們之前已經在《如何快速估算水管管徑》一文中詳細介紹過，公式如下：
Q(L/s)：管段內流經的水流量
d(mm)：管道內徑
v(m/s)：假定的水流速

②冷卻水循環系統

③冷凝水系統

通常，可以根據機組的冷負荷Q（kW）按下列數據近似選定冷凝水管的公稱直徑。

◆風機盤管機組、整體式空調器、組合式空調機組等運行過程中產生的冷凝水，必須及時予以排走。
◆排放冷凝水管道的設計，應注意以下事項：
1.沿水流方向，水平管道應保持不小于千分之一的坡度；且不允許有積水部位。
2.采用聚氯乙烯塑料管時，一般可以不必進行防結露的保溫和隔汽處理。
3.采用鍍鋅鋼管時，通常應設置保溫層。

④主機

主機部分由壓縮機、蒸發器、冷凝器及冷媒（制冷劑）等組成，其工作循環過程如下：
首先低壓氣態冷媒被壓縮機加壓進入冷凝器并逐漸冷凝成高壓液體。在冷凝過程中冷媒會釋放出大量熱能，這部分熱能被冷凝器中的冷卻水吸收并送到室外的冷卻塔上，最終釋放到大氣中去。隨后冷凝器中的高壓液態冷媒在流經蒸發器前的節流降壓裝置時，因為壓力的突變而氣化，形成氣液混合物進入蒸發器。冷媒在蒸發器中不斷氣化，同時會吸收冷凍水中的熱量使冷凍水達到較低溫度。，蒸發器中氣化后的冷媒又變成了低壓氣體，重新進入了壓縮機，如此循環往復。
